柱や梁などを固定する構造躯体・金物についてご紹介
難しい検査資料をみていると、眠たくなる『たけちゃん』です。
長い間連載のようにして、新築工事の工程をご紹介してきました。

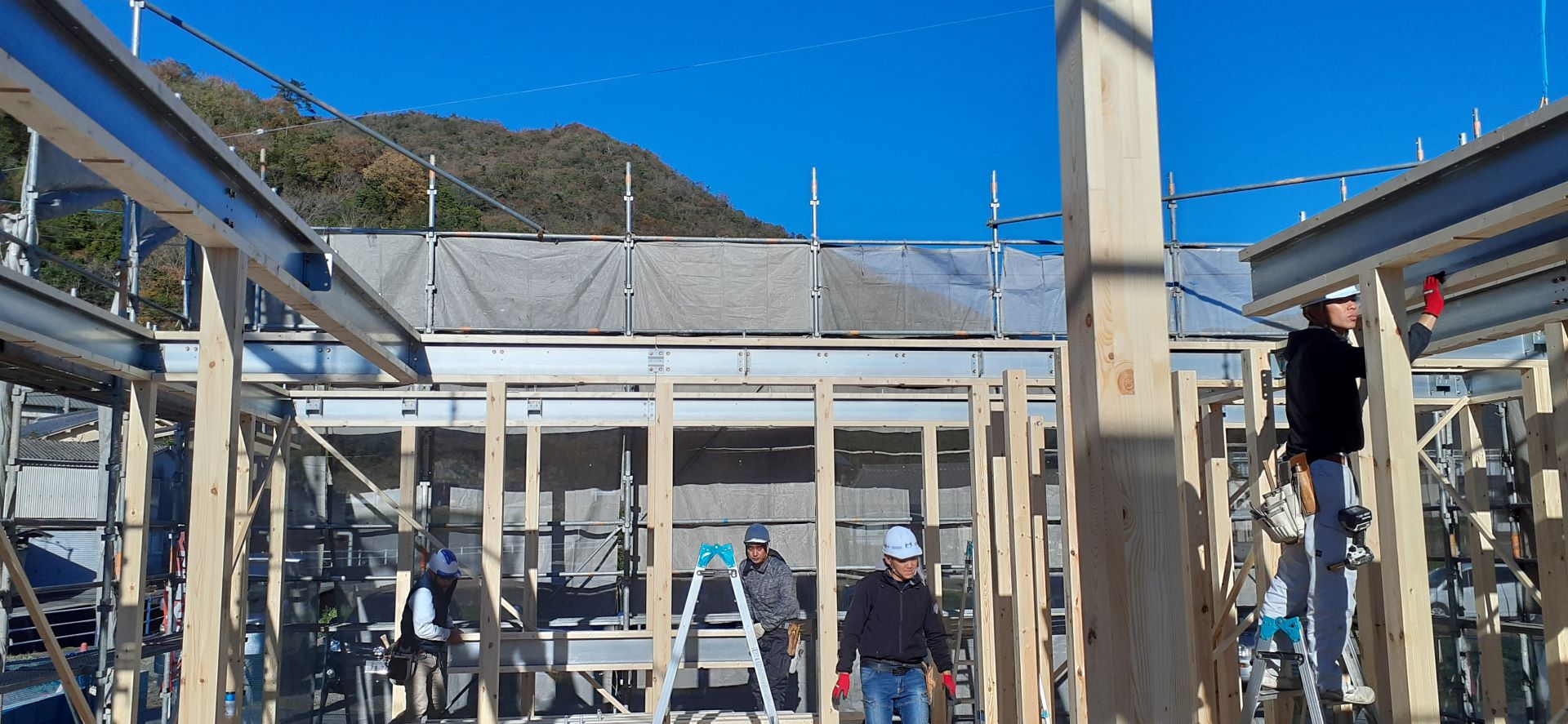

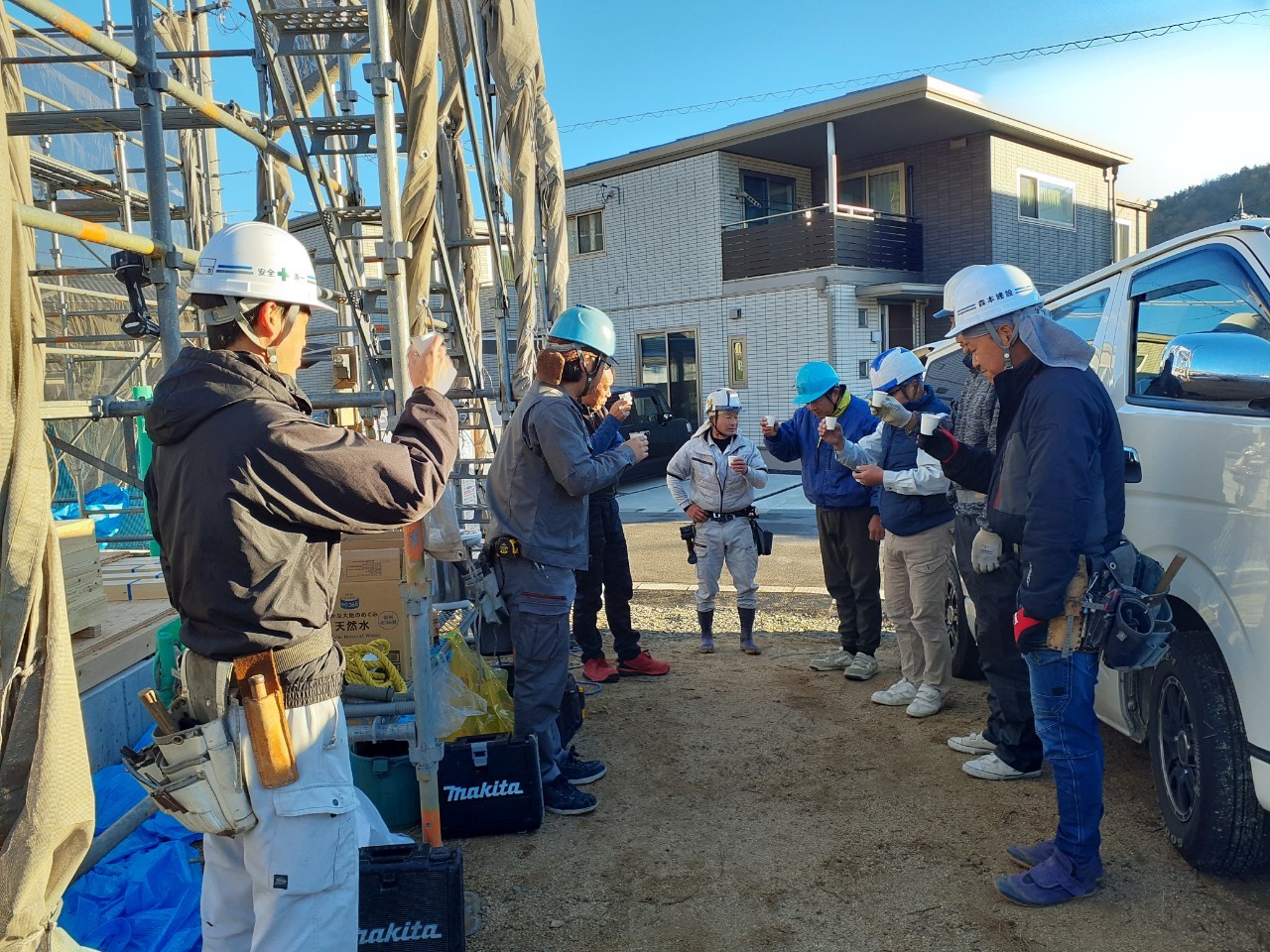

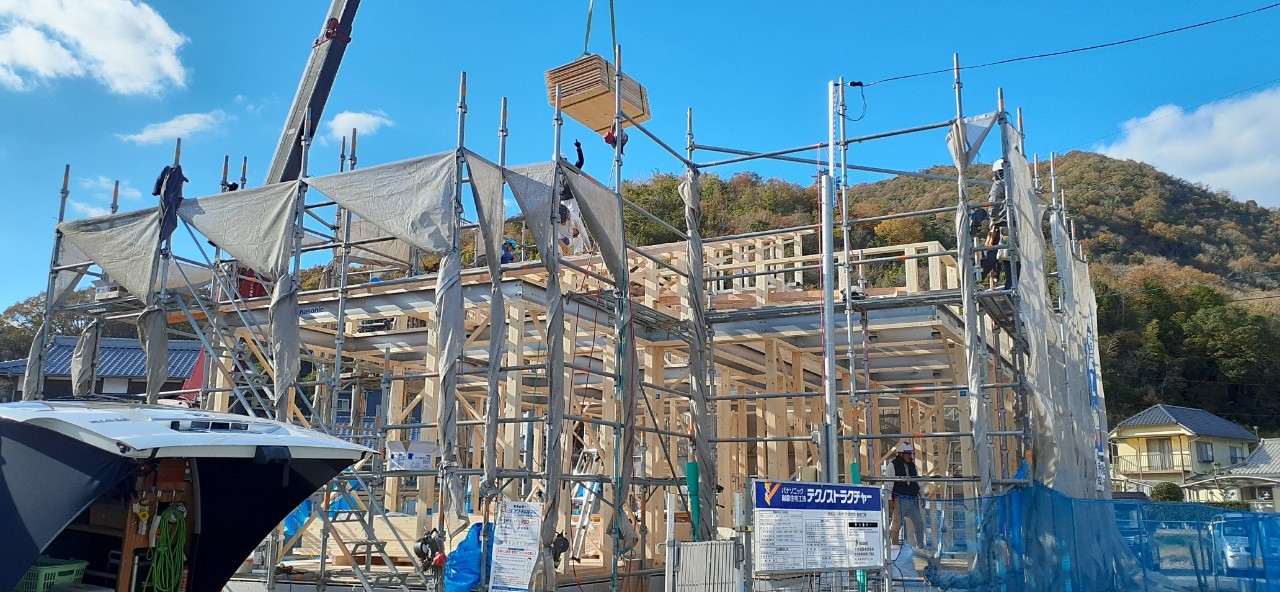

前回ついに「上棟」まで工程が進みましたね😊
▼前回のブログはこちら
〔上棟〕ってどんなことしてるの？
新築工事の上棟の後はどうなっていくのか、ご存じの方も多いと思います。
今回は建物において一番大切な内容の一つである、構造躯体・金物についてお話します。
難しい用語が多くなってくるので、なるべく簡潔にご紹介したいと思います。
１，筋違（すじかい）

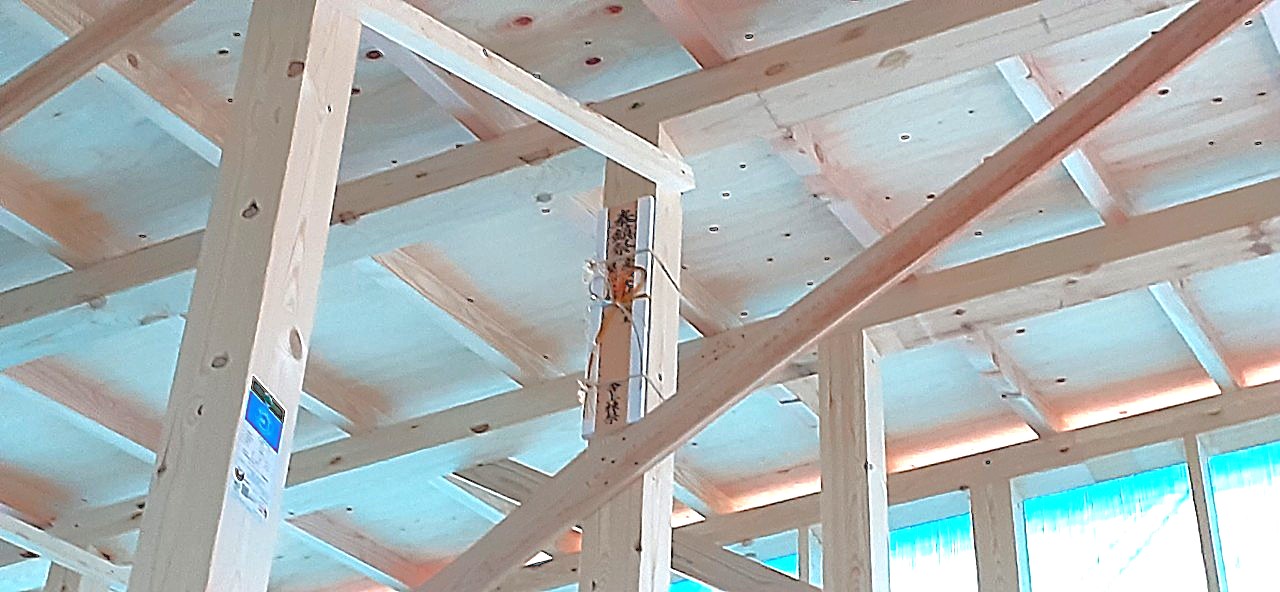

写真の中で柱と柱の間に斜めに渡してある木材が「筋違」で、土台・柱・梁の間に入り、耐震を支えている代表的な部材です。
この斜めに入っている筋違を固定する鉄製金物の部材が『筋違プレート』です。
土台にしっかり組み込んで、更にこのような金物で柱と固定しています。
２，ホールダウン金物
基礎と柱、または梁と柱を連結させる金物が『ホールダウン金物』です。
耐震性を高め、地震や台風の時に柱が土台や梁から引き抜かれるのを防ぐための補強として取り付けます。
３，火打金物

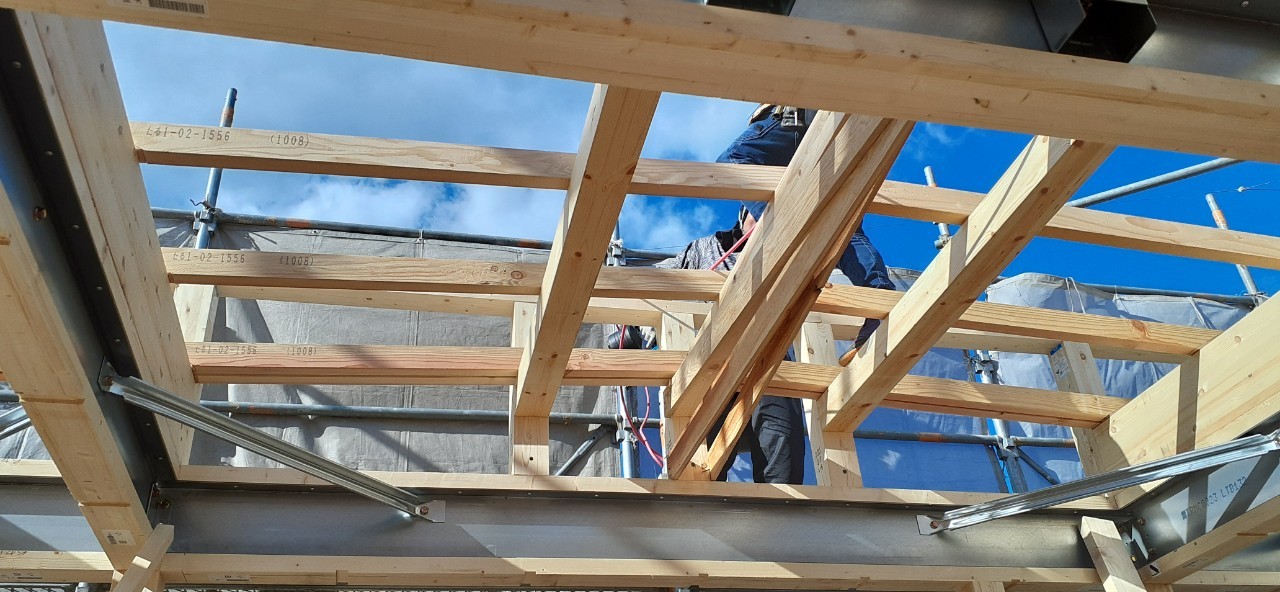

土台や梁などの角に取り付けられていて、建物の水平方向の歪みを防止する部材です。
ここまでご紹介したのは、一般的な在来工法でも使用される金物です。
例えば在来工法にはほかにも「羽子板ボルト」や「かすがい」などがあります。
▼羽子板ボルト
▼かすがい
当社寺見建設が採用している「t稀有のストラクチャー工法」では、これまで見てきた在来工法で使われるか金物以外に
「ドリフトピン」という金物を使うことが特徴です。
ドリフトピンは、土台・柱・梁・小屋組と接合する部分に入っている金物です。。
４，ドリフトピン
柱の中央に見える正円の部分が施工され「ドリフトピン」。
地震や台風による揺れで建物上部にかかる引っ張る力で柱が引き抜かれることを防ぐための金物です。
柱の中には「ほぞ金物」というドリフトピンが通る穴の開いた円柱状の金物をまず仕込み、
その穴に柱の外から大工さんがドリフトピンを金づちで打ち込んで取り付けます。
出展：テクノストラクチャー＝テクニカルカタログ＝
住宅の工法は各メーカー様々あり、各工法ごとに基準・ルールがありその内容に則り施工していきます。
パナソニック耐震工法テクノストラクチャー工法について、今回は金物をご紹介しましたが、
木に鉄の強さを加えた「テクノビーム」の梁や、実物大の住宅に震度7の揺れを5回加えた耐震実験を行うなど、
パナソニックにも独自の基準があります。
許容応力度計算による耐震等級3を実現する工法について、詳しくはぜひ こちら からご確認ください！
新築や大規模改修のような構造躯体を施工するときはチェックシートを用いて検査を行います。
構造検査の自社検査や、今回ご紹介した「金物」の第三者による金物検査に立会することが我々工務の重要なお仕事です。
もちろんチェックシートも作成して保管します。
▼金物検査の様子
検査前には、スムーズに検査していただけるように簡単に片づけや清掃をしています。
大工さんが持っている電池式のマキタのハンドダスターを見て、「これいいですね！」というと、「やらんぞ！」と警戒されました。
片手で持ててコードレス、吹き飛ばし・空気入れ・空気抜きもできる道具で、優れもので個人的にとてもお気に入りの道具です。
検査の立ち合いに慣れてきて眠気をダスターで吹き飛ばす『たけちゃん』でした。😁
-----＊-----＊-----＊-----＊-----＊-----＊-----＊-----
